이번 글에서는 인덕터의 용도에 대해서 알아보겠습니다.
지난 글에서는 인덕터가 어떤 부품인지, 그리고 인덕터가 왜 전류 변화에 반응하는지에 대해 살펴봤습니다.
인덕터를 아주 간단히 표현하면,
전류가 갑자기 변하는 것을 방해하는 수동 소자
라고 할 수 있습니다.
인덕터는 전류가 흐를 때 자기장에 에너지를 저장하고,
전류가 급격하게 변하려고 하면 그 변화를 막으려는 특성을 가지고 있습니다.
그런데 실제 회로를 보면 인덕터는 정말 다양한 곳에서 사용됩니다.
전원 회로에도 있고, 필터 회로에도 있고, 모터 구동 회로에도 있고,
SMPS나 인버터 회로를 공부하다 보면 거의 빠지지 않고 등장합니다 ⚡
그럼 인덕터는 도대체 어떤 용도로 사용되기에 이렇게 자주 쓰이는 걸까요?
이번 글에서는 인덕터가 실제 회로에서 어떤 역할을 하는지 하나씩 알아보겠습니다.
인덕터의 기본 개념이 궁금하다면 이전 글을 먼저 참고해 주세요.
인덕터의 용도
인덕터의 용도는 정말 다양합니다.
하지만 처음부터 너무 어렵게 생각할 필요는 없습니다.
인덕터가 회로에서 하는 일을 아주 단순하게 표현하면 다음과 같습니다.
인덕터는 전류의 급격한 변화를 완만하게 만들어주는 부품입니다.
이 개념을 기준으로 보면 인덕터의 용도를 훨씬 쉽게 이해할 수 있습니다.
커패시터가 전압 변화를 부드럽게 만드는 데 자주 사용된다면,
인덕터는 전류 변화를 부드럽게 만드는 데 자주 사용됩니다.
즉, 회로에서 전류가 갑자기 증가하거나 감소하지 않도록 도와주는 부품이라고 볼 수 있습니다.
조금 더 쉽게 말하면,
인덕터는 전류에 관성을 만들어주는 부품입니다.
자동차가 갑자기 출발하거나 갑자기 멈추기 어려운 것처럼,
인덕터에 흐르는 전류도 갑자기 증가하거나 갑자기 감소하기 어렵습니다 🚗
1. 전류를 부드럽게 만드는 용도
인덕터의 가장 기본적인 용도는 전류를 부드럽게 만드는 것입니다.
인덕터는 전류가 갑자기 변하는 것을 싫어합니다.
전류가 갑자기 증가하려고 하면 그 증가를 방해하고,
전류가 갑자기 감소하려고 하면 그 감소를 방해합니다.
그래서 인덕터를 회로에 넣으면 전류가 급격하게 튀는 것을 완화할 수 있습니다.

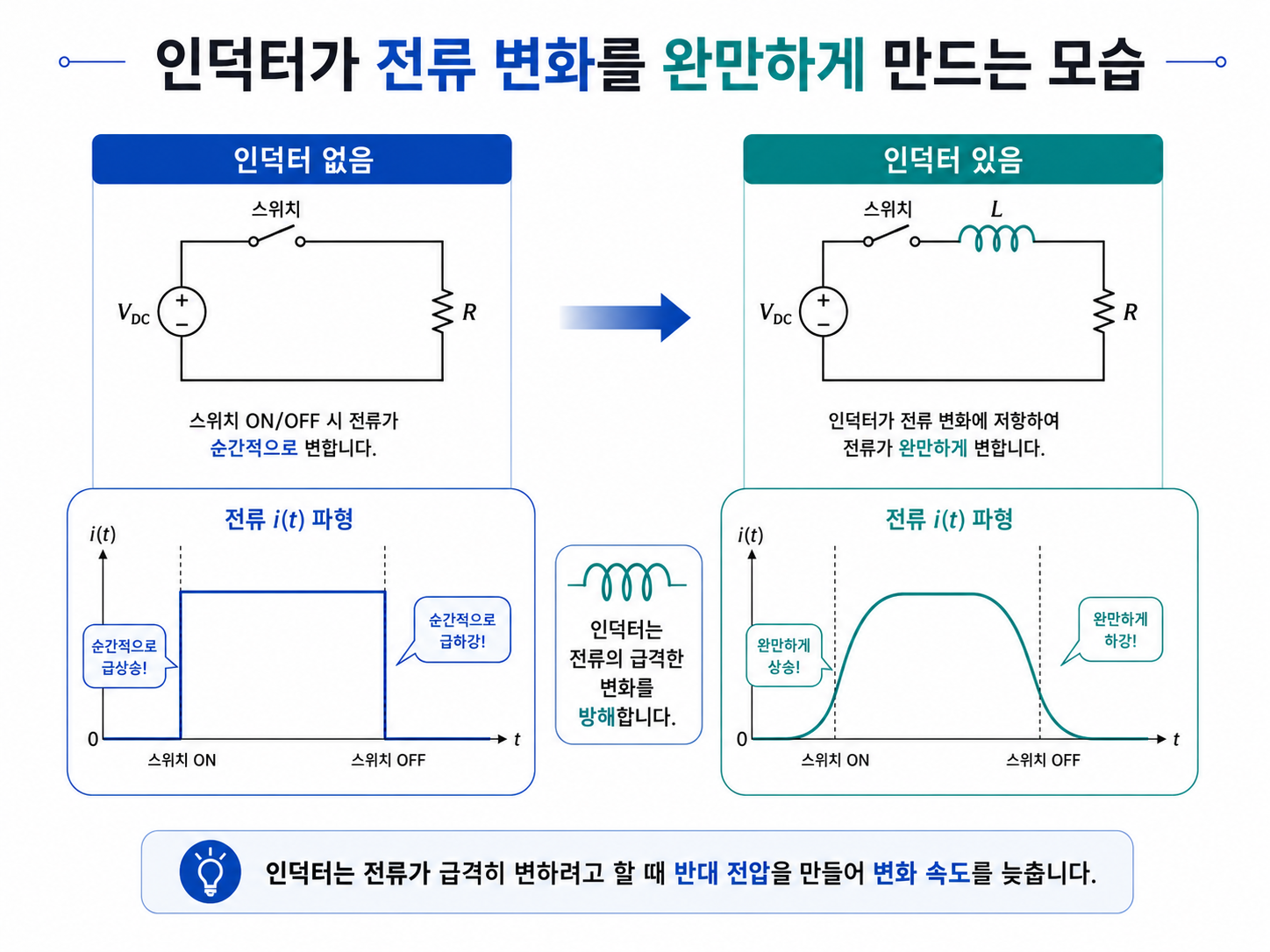

예를 들어 어떤 회로에서 스위치가 빠르게 켜졌다 꺼졌다 한다고 생각해보겠습니다.
스위치가 켜지는 순간에는 전류가 갑자기 증가하려고 하고,
스위치가 꺼지는 순간에는 전류가 갑자기 감소하려고 합니다.
이때 인덕터가 있으면 전류가 바로 확 변하지 않고, 조금 더 완만하게 변하게 됩니다.
인덕터 = 전류 변화를 완만하게 만드는 부품
이렇게 생각하면 인덕터의 여러 용도를 이해하기 쉬워집니다 😊
2. 전원 회로에서 에너지 저장
인덕터는 전원 회로에서 정말 많이 사용됩니다.
특히 SMPS, DC-DC 컨버터, 인버터 같은 전력전자 회로에서는 인덕터가 매우 중요한 역할을 합니다.
인덕터는 전류가 흐를 때 자기장에 에너지를 저장합니다.
그리고 회로 동작에 따라 저장했던 에너지를 다시 부하 쪽으로 전달할 수 있습니다.
이 특성을 이용하면 입력 전압을 원하는 출력 전압으로 변환할 수 있습니다.

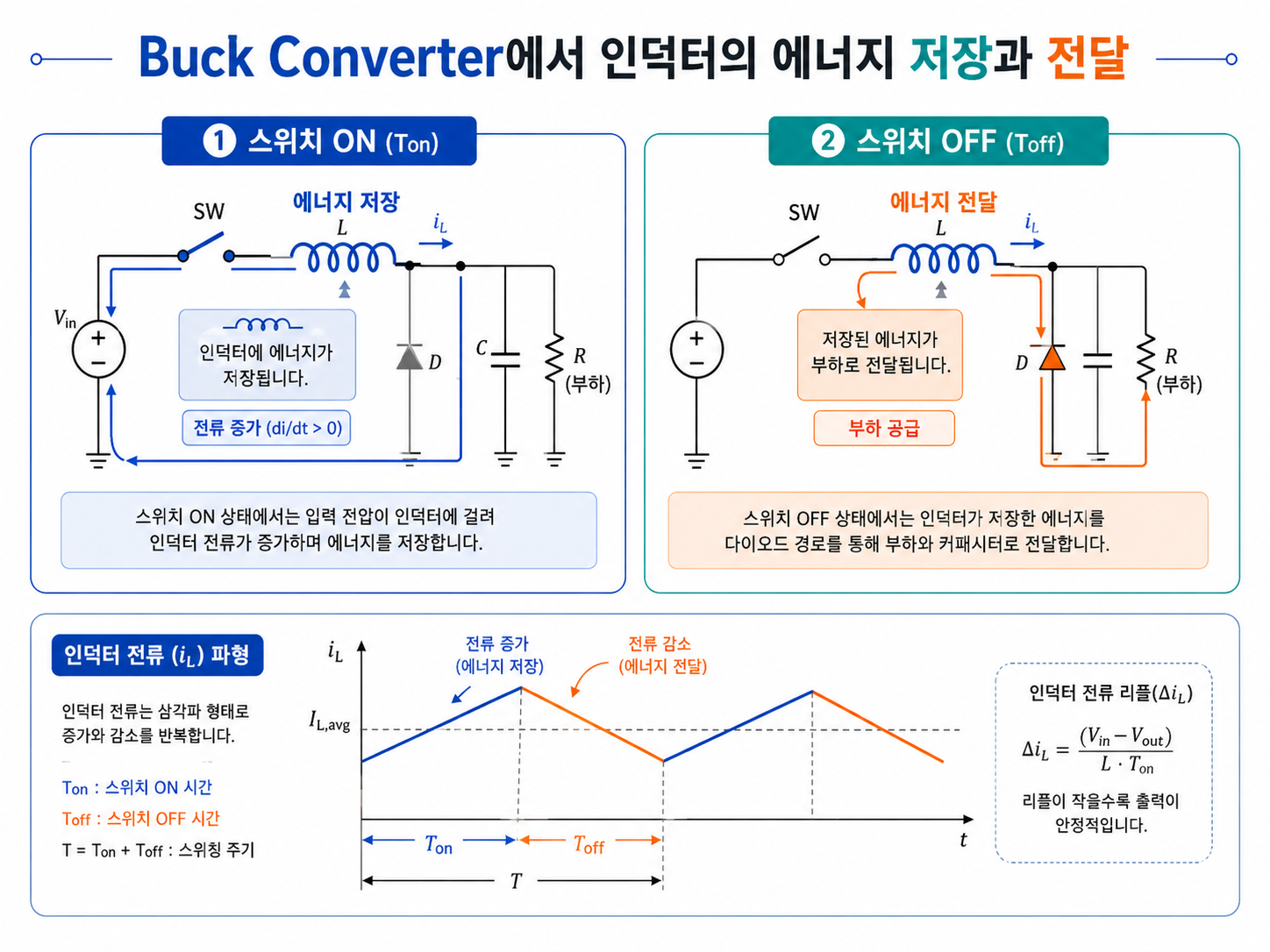

대표적인 예로 Buck Converter를 생각해볼 수 있습니다.
Buck Converter는 입력 전압보다 낮은 출력 전압을 만드는 DC-DC 컨버터입니다.
이 회로에서는 스위치가 빠르게 ON/OFF 되면서 인덕터에 에너지를 저장하고,
그 에너지를 부하로 전달합니다.
스위치가 ON 되었을 때는 인덕터에 전류가 증가하면서 에너지가 저장됩니다.
반대로 스위치가 OFF 되었을 때는 인덕터가 저장된 에너지를 부하로 계속 전달합니다.
그래서 출력 쪽에서는 끊어지는 전류가 아니라, 비교적 연속적인 전류를 얻을 수 있습니다.
즉, 인덕터는 전원 회로에서 단순히 전류를 방해하는 부품이 아니라,
에너지를 저장하고 전달하는 핵심 부품입니다 ⚡
Tip!
SMPS나 DC-DC 컨버터에서 인덕터는 출력 전압 리플, 출력 전류 리플, 효율, 발열, 회로 크기 등에 큰 영향을 줍니다.
그래서 전원 회로에서는 인덕터 선정이 매우 중요합니다.
3. 출력 전류 리플 감소
인덕터는 출력 전류 리플을 줄이는 용도로도 많이 사용됩니다.
리플이라는 것은 전압이나 전류가 완전히 일정하지 않고,
작게 흔들리는 성분을 말합니다.
전원 회로에서는 스위칭 동작 때문에 전류가 일정하지 않고 출렁일 수 있습니다.
예를 들어 DC-DC 컨버터는 스위치를 빠르게 ON/OFF 하면서 동작합니다.
이때 스위칭 동작에 의해 전류가 톱니파처럼 증가했다 감소했다 할 수 있습니다.
이런 전류 변화가 너무 크면 회로에 좋지 않은 영향을 줄 수 있습니다.
부하에 공급되는 전류가 불안정해질 수 있고,
출력 전압 리플도 커질 수 있으며,
EMI 노이즈가 증가할 수도 있습니다.
이때 인덕터를 사용하면 전류 변화가 완만해집니다.
인덕터가 전류의 급격한 변화를 막아주기 때문에,
출력 전류가 갑자기 튀지 않고 부드럽게 흐를 수 있습니다.
커패시터가 출력 전압을 안정화하는 역할을 한다면,
인덕터는 출력 전류를 부드럽게 만들어주는 역할을 한다고 볼 수 있습니다.
정리하면 다음과 같습니다.
| 부품 | 주로 완화하는 대상 |
| 커패시터 | 전압 변화 |
| 인덕터 | 전류 변화 |
물론 실제 회로에서는 커패시터와 인덕터가 함께 동작하면서
전압과 전류를 모두 안정화하는 경우가 많습니다 😄
4. 필터 회로
인덕터는 필터 회로에서도 많이 사용됩니다.
필터는 원하는 신호는 통과시키고, 원하지 않는 신호는 줄여주는 회로입니다.
인덕터는 주파수에 따라 특성이 달라집니다.
낮은 주파수나 DC 전류에 대해서는 비교적 잘 통과시키지만,
높은 주파수 성분에 대해서는 흐름을 방해하는 성질이 있습니다.
이 특성 때문에 인덕터는 고주파 노이즈를 줄이는 용도로 사용할 수 있습니다.
예를 들어 전원 라인에 고주파 노이즈가 섞여 있다고 생각해보겠습니다.
이때 전원 라인에 인덕터를 직렬로 넣으면,
필요한 DC 전원은 통과시키면서 고주파 노이즈 성분은 줄일 수 있습니다.
쉽게 말하면 인덕터는 빠르게 변하는 전류 성분을 싫어하기 때문에,
고주파 노이즈가 지나가는 것을 방해합니다.
이런 용도로 사용되는 인덕터를 초크 코일 또는 Choke Coil이라고 부르기도 합니다.
초크(Choke)라는 말에는 “막다”, “억제하다”라는 의미가 있습니다.
즉, 초크 코일은 원하지 않는 고주파 성분을 억제하는 코일이라고 이해하면 됩니다.
필터 회로에서는 인덕터만 단독으로 사용되기도 하지만,
커패시터와 함께 사용되는 경우가 많습니다.

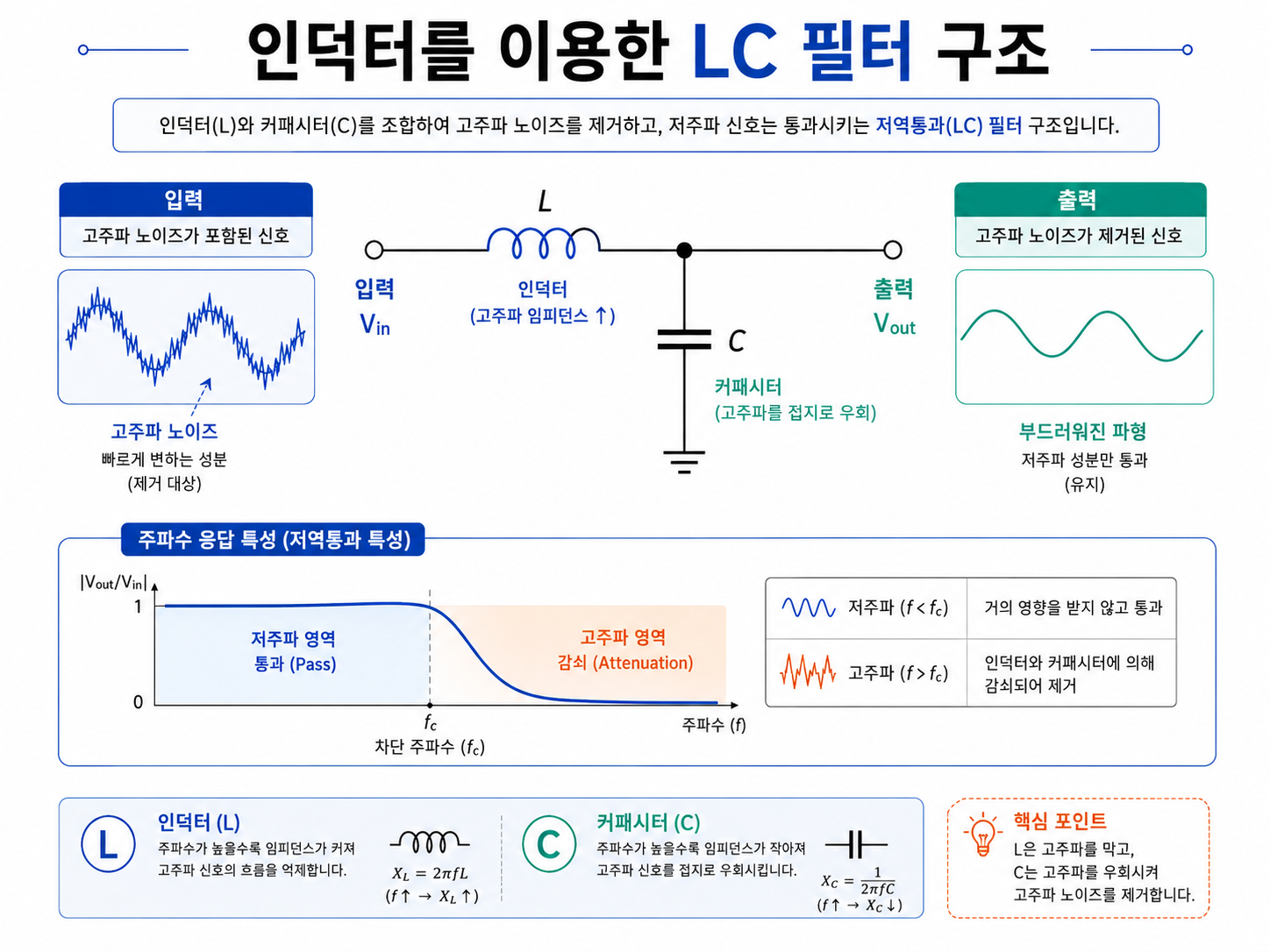

인덕터와 커패시터를 함께 사용하면 LC 필터를 만들 수 있습니다.
LC 필터는 전원 회로, 오디오 회로, 통신 회로, 인버터 출력 필터 등 다양한 곳에서 사용됩니다.
5. 노이즈 제거와 EMI 저감
인덕터는 노이즈 제거와 EMI 저감 용도로도 많이 사용됩니다.
전자회로에서는 여러 가지 이유로 노이즈가 발생합니다.
스위칭 전원 회로, 모터, 릴레이, 인버터, 디지털 IC의 빠른 스위칭 동작 등이 대표적인 노이즈 원인입니다.
특히 전류가 빠르게 변하는 회로에서는 노이즈가 발생하기 쉽습니다.
인덕터는 전류 변화에 저항하는 특성이 있기 때문에,
급격한 전류 변화를 줄이고 노이즈를 완화하는 데 도움을 줄 수 있습니다.
예를 들어 전원 입력부에 인덕터를 넣으면,
외부에서 들어오는 고주파 노이즈가 회로 안으로 들어오는 것을 줄일 수 있습니다.
반대로 회로 내부에서 발생한 스위칭 노이즈가 외부 전원 라인으로 나가는 것도 줄일 수 있습니다.
이런 목적으로 사용되는 부품 중 하나가 페라이트 비드입니다.
페라이트 비드는 겉으로 보기에는 작은 칩 부품처럼 보이지만,
고주파 노이즈를 줄이는 용도로 많이 사용됩니다.
특히 MCU 전원 라인, 통신 라인, 센서 전원 라인 등에서 자주 볼 수 있습니다.
다만 인덕터나 페라이트 비드를 넣는다고 해서 모든 노이즈가 자동으로 사라지는 것은 아닙니다 🤔
노이즈의 주파수, 전류 크기, 회로 배치, GND 구조, 커패시터 위치 등이 함께 고려되어야 합니다.
Tip!
인덕터는 노이즈를 없애는 마법의 부품이라기보다는,
원하지 않는 고주파 전류가 쉽게 흐르지 못하도록 방해하는 부품이라고 이해하면 좋습니다.
6. 모터 구동 회로에서 전류 완화
인덕터는 모터 구동 회로에서도 중요한 의미를 가집니다.
모터 자체도 코일로 이루어져 있기 때문에 인덕터 성분을 가지고 있습니다.
BLDC 모터, DC 모터, 스텝 모터 같은 부품은 내부 권선에 전류가 흐르면서 자기장을 만들고,
그 자기장을 이용해 회전력을 만들어냅니다.
모터 구동 회로에서는 전류가 갑자기 변하면 여러 문제가 생길 수 있습니다.
전류가 급격하게 증가하면 스위칭 소자에 스트레스가 커질 수 있고,
전류가 급격하게 끊기면 높은 전압이 발생할 수 있습니다.
또한 전류 리플이 커지면 모터 토크가 흔들리거나,
소음과 진동이 증가할 수도 있습니다.
이때 인덕턴스 성분은 전류 변화를 완만하게 만들어줍니다.
모터 권선 자체가 인덕터처럼 동작하기 때문에,
모터 전류는 전압을 인가한다고 해서 바로 최대값으로 올라가지 않고 일정한 기울기로 증가합니다.

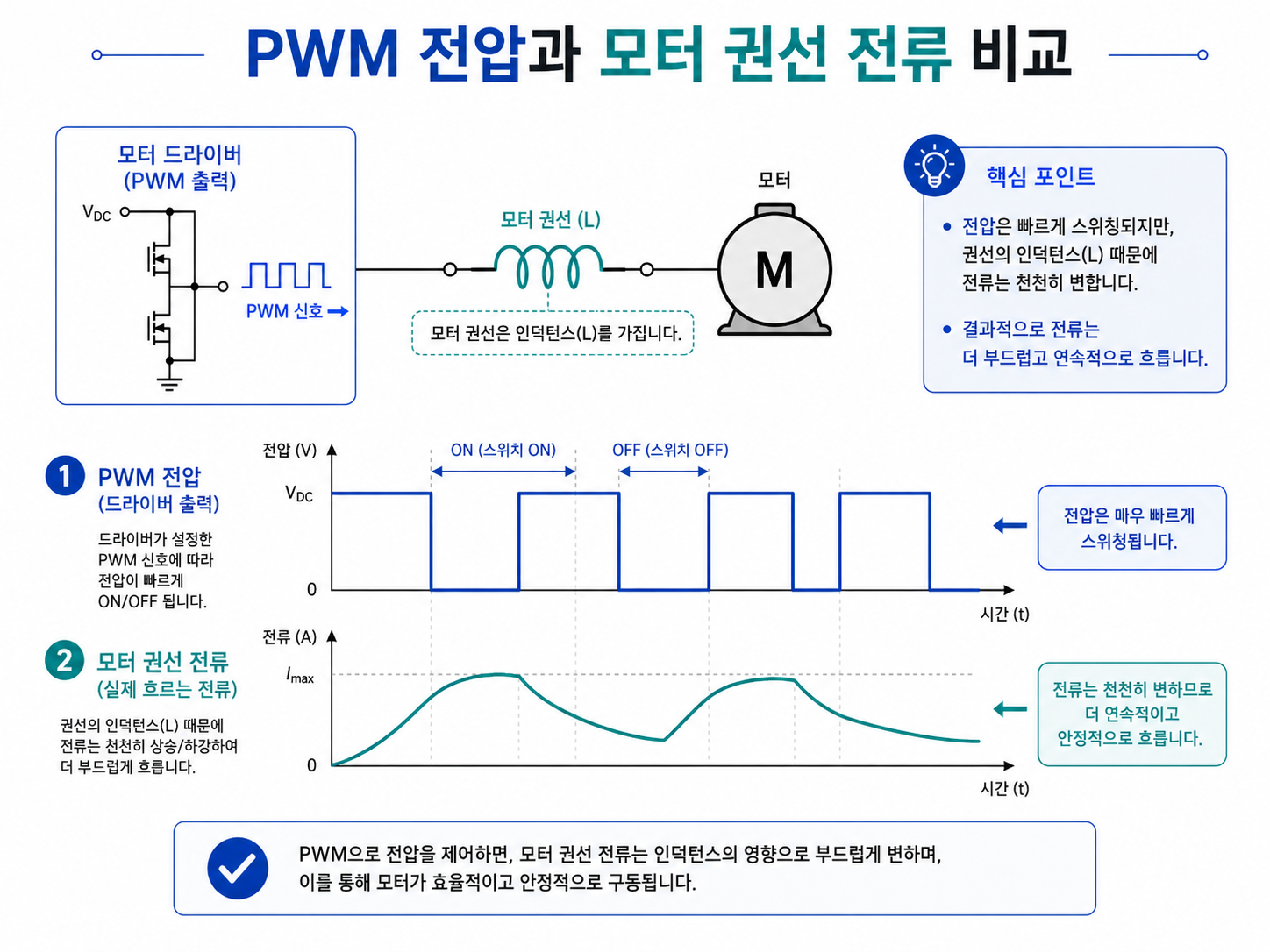

인버터 회로에서 PWM으로 모터를 제어할 때도 이 특성이 중요합니다.
PWM 신호는 빠르게 ON/OFF 되는 전압 파형이지만,
모터 권선의 인덕턴스 때문에 실제 모터 전류는 비교적 부드러운 파형으로 흐르게 됩니다.
즉, 모터 구동 회로에서는 인덕터가 별도로 보이지 않더라도,
모터 권선 자체가 인덕터 역할을 하고 있다고 볼 수 있습니다 ⚙️
7. 릴레이와 코일 부하에서 발생하는 역기전력
인덕터의 특성은 릴레이, 솔레노이드 밸브, 모터 같은 코일 부하에서도 중요합니다.
코일 부하에는 전류가 흐를 때 자기장이 만들어집니다.
그런데 전원을 갑자기 끊으면, 코일에 흐르던 전류가 갑자기 사라지려고 합니다.
인덕터는 전류가 갑자기 변하는 것을 싫어하기 때문에,
전류를 계속 흐르게 만들기 위해 순간적으로 큰 전압을 만들어낼 수 있습니다.
이때 발생하는 전압을 흔히 역기전력이라고 부릅니다.

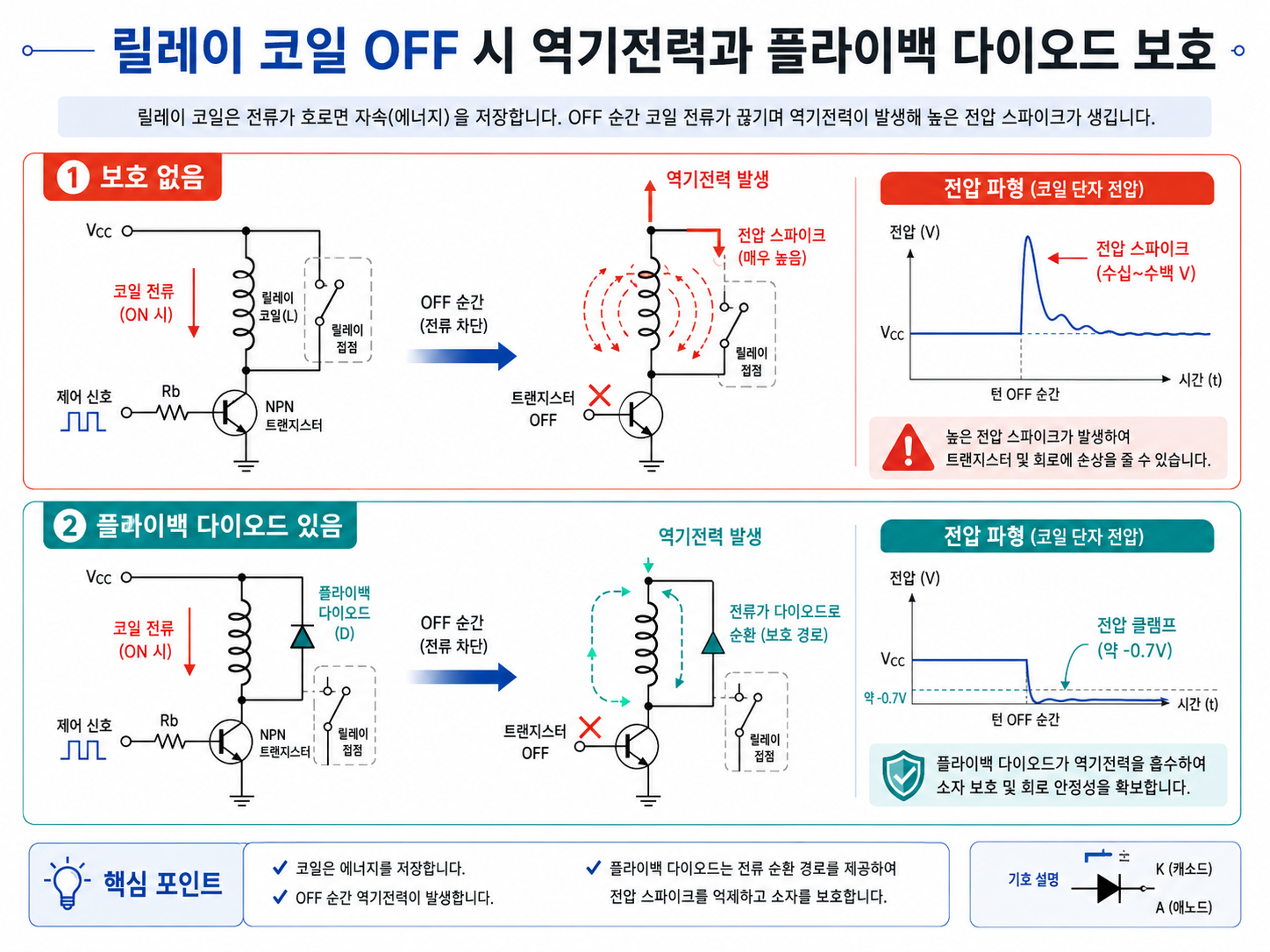

릴레이 코일을 OFF 할 때 스위칭 소자 양단에 높은 전압이 튀는 현상이 대표적인 예입니다.
이 전압이 너무 크면 트랜지스터, MOSFET, IC 같은 부품에 스트레스를 줄 수 있고,
심한 경우 부품이 손상될 수도 있습니다.
그래서 코일 부하를 제어할 때는 보호 회로를 함께 사용하는 경우가 많습니다.
대표적으로 다음과 같은 부품들이 사용됩니다.
| 보호 부품 | 역할 |
| 플라이백 다이오드 | 코일 전류가 흐를 우회 경로 제공 |
| TVS 다이오드 | 순간적인 과전압 클램프 |
| 스너버 회로 | 전압 튐과 링잉 완화 |
| 바리스터 | 과도 전압 억제 |
이처럼 인덕터의 특성은 단순히 회로를 동작시키는 데만 중요한 것이 아니라,
회로를 안전하게 보호하는 데도 중요합니다.
주의!
코일에 흐르는 전류를 갑자기 끊으면 높은 전압이 발생할 수 있습니다.
릴레이, 모터, 솔레노이드 밸브 같은 부품을 제어할 때는 보호 회로를 꼭 고려해야 합니다 ⚠️
8. 공진 회로
인덕터는 커패시터와 함께 공진 회로를 만들 때도 사용됩니다.
인덕터는 자기장에 에너지를 저장하고,
커패시터는 전기장에 에너지를 저장합니다.

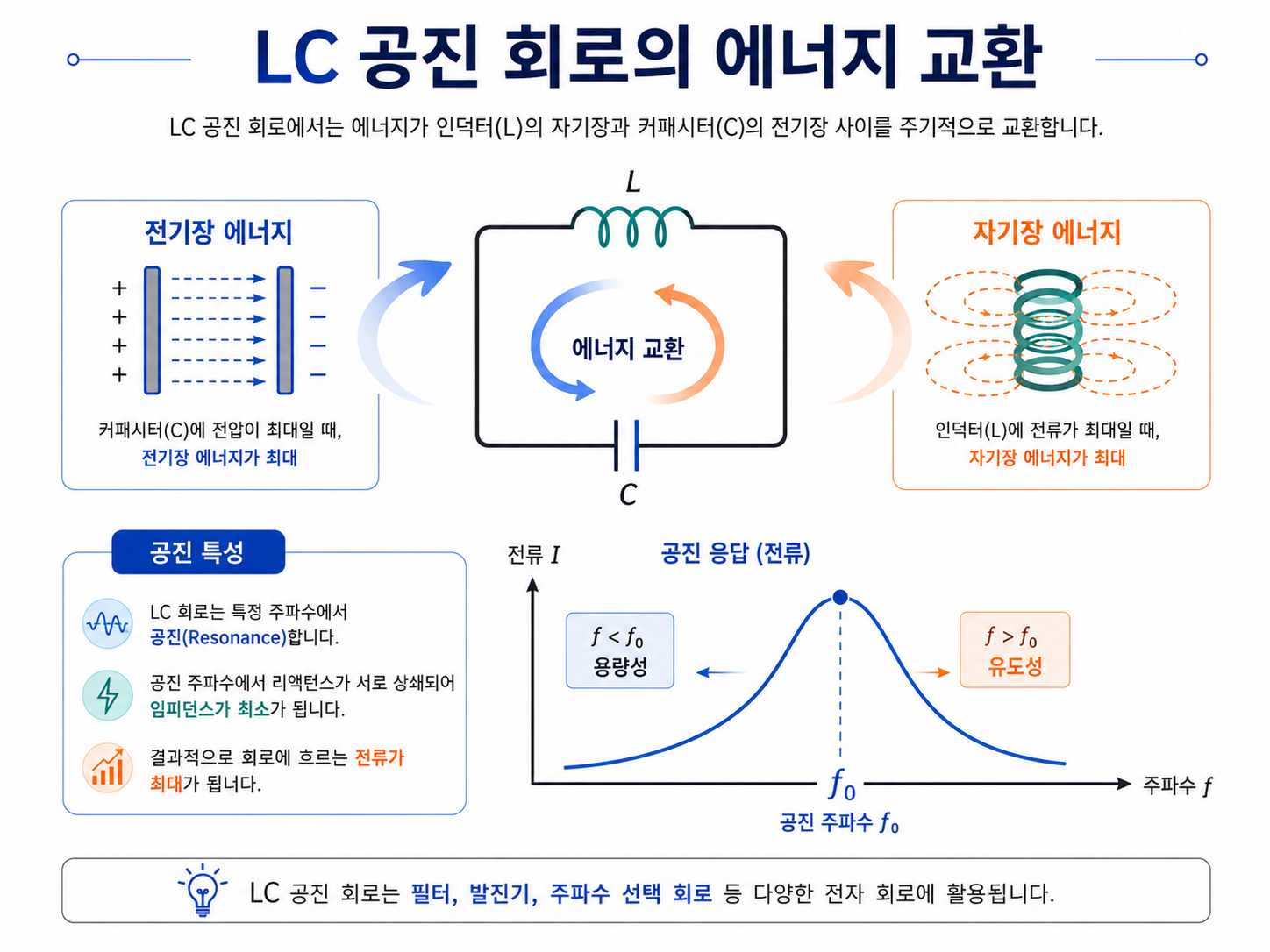

이 두 부품을 함께 사용하면 에너지가 인덕터와 커패시터 사이를 주고받는 동작이 나타날 수 있습니다.
이것을 LC 공진이라고 합니다.
공진 회로는 특정 주파수에서 강하게 반응하는 특성을 가집니다.
그래서 원하는 주파수만 선택하거나,
특정 주파수 성분을 제거하는 용도로 사용할 수 있습니다.
예를 들어 라디오 회로에서는 원하는 방송 주파수를 선택하는 데 공진 회로가 사용됩니다.
또한 무선 통신 회로, 발진 회로, 필터 회로 등에서도 LC 공진 특성이 활용됩니다.
전력전자에서도 공진형 컨버터라는 회로가 있습니다.
대표적으로 LLC 컨버터는 인덕터와 커패시터의 공진 특성을 이용해
스위칭 손실을 줄이고 효율을 높이는 방식으로 동작합니다.
처음에는 공진이라는 개념이 조금 어렵게 느껴질 수 있습니다.
하지만 기본적으로는 이렇게 이해하면 됩니다.
인덕터와 커패시터를 함께 사용하면 특정 주파수에서 특별한 동작을 만들 수 있다.
이 정도로 먼저 이해해도 충분합니다 😊
9. 인덕터를 사용할 때 주의할 점
인덕터는 매우 유용한 부품이지만, 사용할 때 주의할 점도 있습니다.
첫 번째는 포화 전류입니다.
인덕터에는 코어가 사용되는 경우가 많은데,
코어가 감당할 수 있는 자기장에는 한계가 있습니다.
전류가 너무 많이 흐르면 코어가 포화될 수 있습니다.
코어가 포화되면 인덕턴스가 급격히 작아지고,
전류를 억제하는 능력이 크게 줄어듭니다.
이 경우 전류가 예상보다 빠르게 증가해서 회로에 큰 문제가 생길 수 있습니다.
두 번째는 직류 저항입니다.
인덕터는 코일로 만들어져 있기 때문에 권선 저항을 가지고 있습니다.
이 저항을 보통 DCR이라고 부릅니다.
DCR이 크면 전류가 흐를 때 전압 강하와 손실이 증가합니다.
전원 회로에서는 이 손실이 효율 저하와 발열로 이어질 수 있습니다.
세 번째는 정격 전류와 발열입니다.
인덕터에 큰 전류가 흐르면 권선 저항에 의해 열이 발생합니다.
따라서 인덕터를 선정할 때는 인덕턴스 값만 보는 것이 아니라,
정격 전류, 포화 전류, DCR, 온도 상승, 사이즈 등을 함께 확인해야 합니다.
네 번째는 노이즈와 배치입니다.
인덕터는 자기장을 만드는 부품이기 때문에 주변 회로에 영향을 줄 수 있습니다.
특히 스위칭 전원 회로에서는 인덕터 주변에 큰 전류 리플이 흐를 수 있으므로,
PCB 배치와 전류 루프를 잘 고려해야 합니다.
Tip!
인덕터를 선정할 때는 단순히 “몇 μH인가?”만 보면 부족합니다.
포화 전류, 정격 전류, DCR, 사이즈, 온도 특성까지 함께 확인해야 합니다 🔍

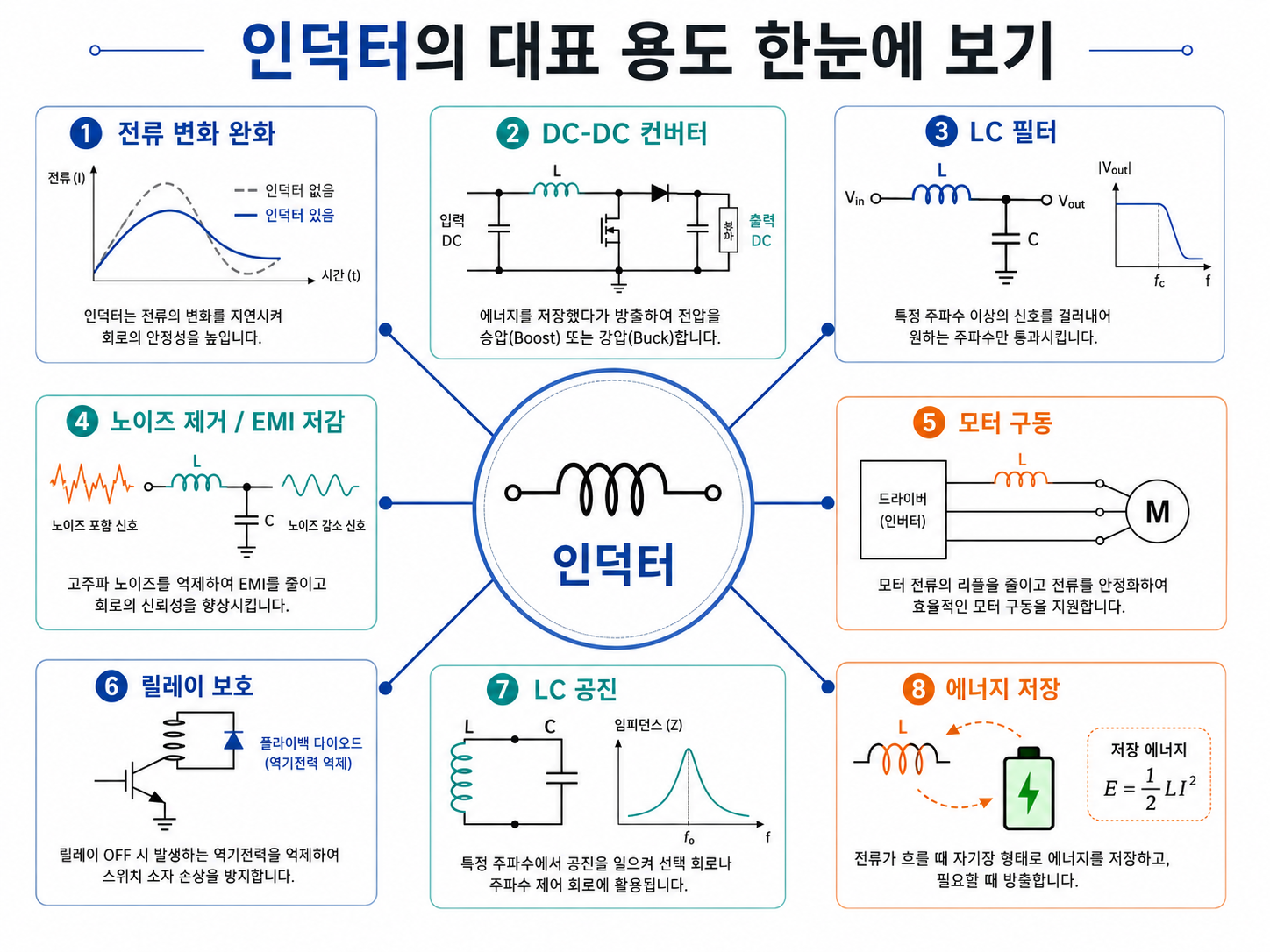

10. 인덕터의 대표적인 사용처 정리
인덕터가 사용되는 대표적인 회로를 정리하면 다음과 같습니다.
| 사용처 | 인덕터의 역할 |
| DC-DC 컨버터 | 에너지 저장 및 전달 |
| SMPS | 전류 리플 감소, 에너지 변환 |
| 전원 입력 필터 | 고주파 노이즈 억제 |
| LC 필터 | 원하는 주파수 성분만 통과 |
| 모터 구동 회로 | 전류 변화 완화 |
| 인버터 회로 | 전류 리플 완화, 출력 필터 구성 |
| 릴레이/코일 부하 | 역기전력 발생 특성 고려 필요 |
| 통신 회로 | 특정 주파수 선택 또는 제거 |
| 공진형 컨버터 | 공진 동작을 이용한 효율 개선 |
이렇게 보면 인덕터는 단순히 코일 형태의 부품이 아니라,
전류와 에너지를 다루는 회로에서 매우 중요한 역할을 한다는 것을 알 수 있습니다.
11. 커패시터와 비교해서 이해하기
인덕터는 커패시터와 비교하면 더 쉽게 이해할 수 있습니다.
커패시터는 전압이 갑자기 변하는 것을 싫어합니다.
그래서 전압을 안정화하거나, 전압 리플을 줄이거나,
전원 라인을 부드럽게 만드는 데 자주 사용됩니다.
반면 인덕터는 전류가 갑자기 변하는 것을 싫어합니다.
그래서 전류를 안정화하거나, 전류 리플을 줄이거나,
스위칭 전류를 부드럽게 만드는 데 자주 사용됩니다.
정리하면 다음과 같습니다.

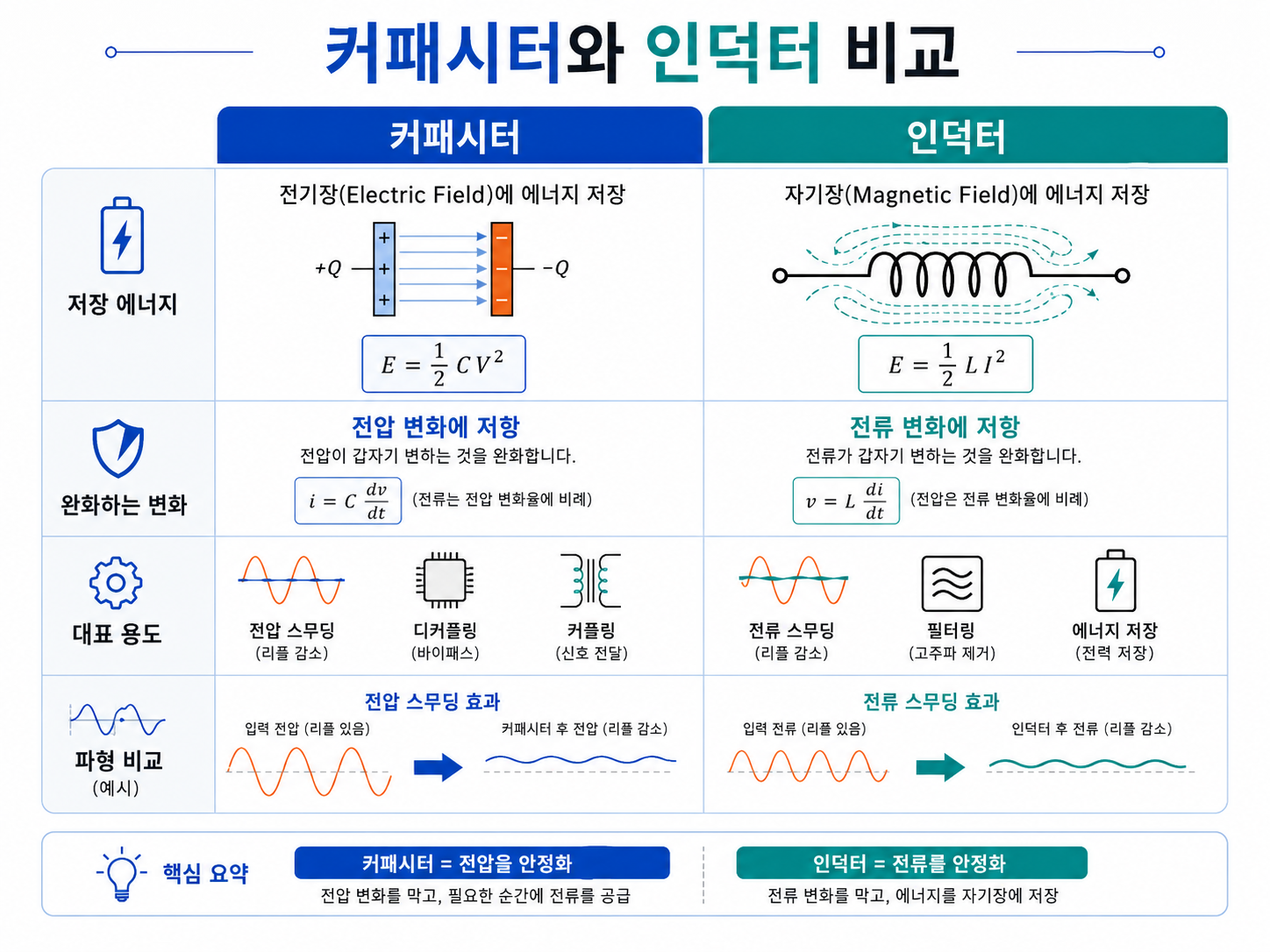

| 구분 | 커패시터 | 인덕터 |
| 저장 방식 | 전기장에 에너지 저장 | 자기장에 에너지 저장 |
| 관련이 큰 값 | 전압 | 전류 |
| 싫어하는 변화 | 전압의 급격한 변화 | 전류의 급격한 변화 |
| 대표 용도 | 전원 안정화, 노이즈 우회, 커플링 | 전류 완화, 에너지 저장, 필터, 노이즈 억제 |
처음에는 이 비교만 잘 기억해도 좋습니다.
커패시터는 전압 변화를 부드럽게 만들고,
인덕터는 전류 변화를 부드럽게 만든다.
이 문장을 기억하면 두 부품의 역할이 훨씬 명확해집니다 🙂
12. 마무리
이번 글에서는 인덕터의 용도에 대해 알아보았습니다.
인덕터는 전류가 갑자기 변하는 것을 방해하는 성질을 가지고 있습니다.
이 특성 때문에 인덕터는 전원 회로, 필터 회로, 노이즈 제거, 모터 구동, SMPS, 인버터 회로 등에서 다양하게 사용됩니다.
한 문장으로 정리하면 다음과 같습니다.
인덕터는 전류 변화를 완만하게 만들고, 자기장에 에너지를 저장하는 부품입니다.
인덕터는 처음 공부할 때 조금 어렵게 느껴질 수 있습니다.
저항이나 커패시터보다 자기장, 전자기 유도, 전류 변화 같은 개념이 함께 나오기 때문입니다.
하지만 실제 회로에서 인덕터를 볼 때는 먼저 이렇게 생각해보면 좋습니다.
“이 인덕터는 여기서 전류 변화를 줄이려고 들어간 걸까?”
“아니면 에너지를 저장하고 전달하려고 들어간 걸까?”
“혹은 노이즈를 줄이기 위한 필터 역할일까?”
이 질문을 떠올리면 인덕터가 회로에서 왜 사용되는지 조금씩 보이기 시작할 겁니다.
특히 전원 회로와 전력전자 회로를 공부한다면 인덕터는 꼭 이해해야 하는 부품입니다.
앞으로 SMPS, DC-DC 컨버터, 인버터, 모터 제어 등을 공부할 때도
인덕터의 역할을 계속 만나게 될 것입니다 ⚡
이번 글에서는 인덕터의 대표적인 용도를 중심으로 살펴봤고,
다음에는 인덕터가 사용되는 실제 회로 예시를 조금 더 자세히 공부해보면 좋을 것 같습니다.
글 읽어주셔서 감사합니다 😊
